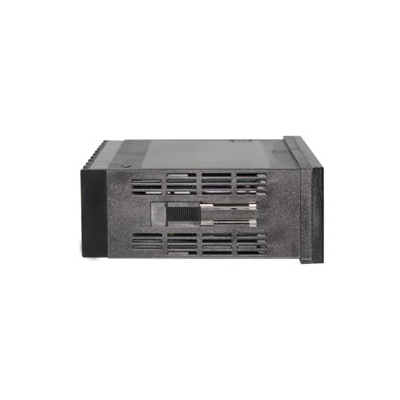

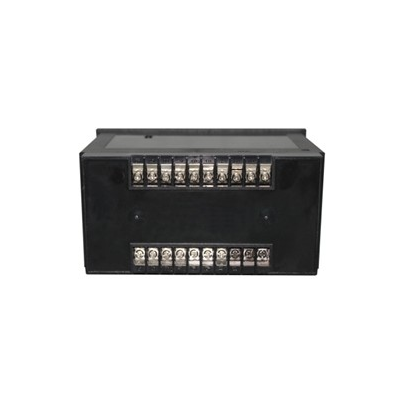

点击图片查看原图
SWP-G系列经济型单回路数字显示控制器可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观。
|
规 格 |
说 明 |
|
|
功 能 |
·多种传感器输入功能：20种输入方式 ·高精度: ±0.3F.S或±0.5F.S ·多种输出功能:Relay,SSR,SCR ·通讯功能:RS232,RS485 ·变送(PV)输出:DCV,DCI ·馈电输出:DC24V |
|
|
电 源 |
85-260VAC 50/60Hz 24VDC |
|
|
功率消耗 |
6VA |
|
|
显示类型 |
7段LED显示 [红色] LED事件显示[红色，绿色] |
|
|
显示精度 |
±0.3%F.S或±0.5%F.S |
|
|
设定类型 |
面板按键设定 |
|
|
输入 |
热电偶 |
K(CA),J(IC),B(PP),E(CR),T(CC),S(PR),W(TT) |
|
|
RTD |
Cu50,Pt100,Pt100.1 |
|
|
模拟信号 |
0-5VDC,1-5VDC,0-10mADC,4-20mADC |
|
输出 |
继电器 |
250VAC 3A |
|
|
SSR |
24VDC ±3V 30mA Max |
|
|
SCR |
400V/0.5A |
|
|
电流 |
0-20mADC,4-20mADC 负载≤500Ω (PV 传送值) |
|
|
电压 |
0-5VDC,1-5VDC 输出能力≤250Ω (PV 传送值) |
|
|
馈电输出 |
DC24V 30mA Max. |
|
通讯 |
协议 |
MODBUS协议,SWPBUS协议 |
|
|
波特率 |
300-9600bps |
|
|
接口 |
RS232，RS485 |
|
报警输出 |
带回差报警输出 ON/OFF 全量程 |
|
|
采样时间 |
0.5秒 |
|
|
耐压 |
2000V AC 50/60Hz 1分钟 |
|
|
抗振动 |
0.75mm的振幅,频率为10-55Hz X,Y,Z方向各2小时 |
|
|
绝缘强度 |
Min.100MΩ(at DC500V) |
|
|
抗干扰 |
模拟方波发生器干扰（脉冲宽度μs）±2kV |
|
|
记忆保持 |
约:10年.(使用无电压半导体记忆型) |
|
|
环境温度 |
-10~55℃(未结冰状态) |
|
|
储存温度 |
-20~60℃(未结冰状态) |
|
|
环境湿度 |
35-85%RH |
|
|
重量 |
140g-600g |
|
